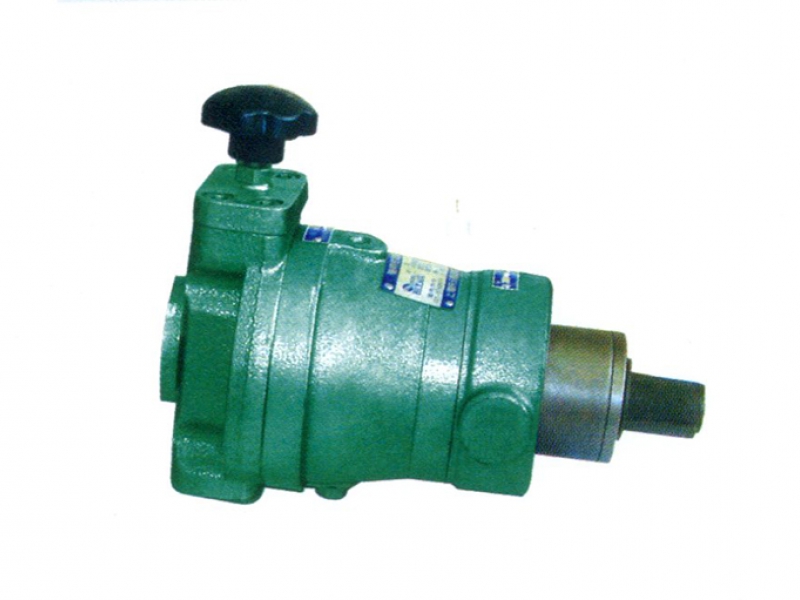

SCY14-1B手動變量柱塞泵

發表時間：2023-07-28 15:10　閱讀次數：515

　　手動變量泵改變流量靠外力轉動調節手輪，旋轉調節螺杄，帶動變量活塞沿軸向移動，同時帶動變量頭繞中心轉動，改變傾斜角，達到變量目的。當達到所需流量時可使鎖緊螺母緊固。

　　調節手輪順時針轉動時，流量減小。調節手輪逆時針轉動時，流量增加。其百分值可粗略從刻度盤上讀岀。工作時改變流量須卸荷操作。



型號規格 10SCY14-1B 25SCY14-1B 40SCY14-1B 63SCY14-1B 80SCY14-1B 160SCY14-1B 250SCY14-1B
額定壓力(MPa) 31.5
公稱排量(ml/r) 10 25 40 63 80 160 250
額定轉速(r/min) 1500 1000


型號 b b0(N9) b1 b2 b3 DO D1(f9) D2 D3 D(h6) d1 d2 d3
10SCY14-1B 142 8 50 88   100 75 125 150 25 M22x1.5   M14x1.5
25SCY14-1B 172 8 66 100   125 100 150 170 30 M33x2   M14x1.5
40SCY14-1B 172 8 66 100   125 100 150 170 30 M33x2   M14x1.5
63SCY14-1B 200 12 74 104   155 120 190 225 40 M42x2   M18x1.5
80SCY14-1B 200 12 74 104   155 120 190 225 40 M42x2   M18x1.5
160SCY14-1B 340 16 100 120 90 200 150 240 300 55 50 64 M22x1.5
250SCY14-1B 420 18 100 140 110 230 180 280 360 60 55 76 M22x1.5


型號 H h1 h2 h3 L I I0 I1 I2 I3 I4 I5 I6 t d0xh0
10SCY14-1B 231 74 91   295 40 30 4 41 86 109 194 258 28 M10x25深
25SCY14-1B 266 83 101   362 52 45 4 54 104 134 246 317 32.5 M10x25深
40SCY14-1B 266 83 101   362 52 45 4 54 104 134 246 317 32.5 M10x25深
63SCY14-1B 305 108 130   440 60 50 4 62 122 157 300 389 42.5 M12x25深
80SCY14-1B 305 108 130   440 60 50 4 62 122 157 300 389 42.5 M12x25深
160SCY14-1B 393 141 165 25 595 106 100 4 110 180 230 411 533 59 M16x35深
250SCY14-1B 470 170 203 25 691 110 100 5 112 212 272 492 629 63.9 M20x45深
